組立機
設備組成及主要技術參數
（一）設備組成

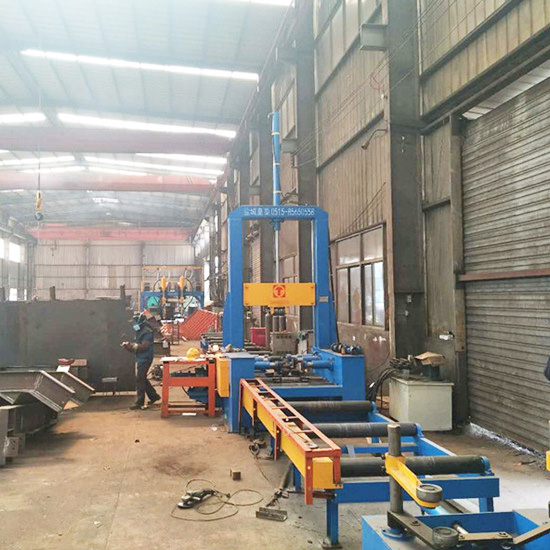

H型鋼組立機用于T型、H型等截面和變截面結構鋼的組裝點焊，由主機、輸入滾道、輸出滾道、液壓系統及電氣控制系統、自動點焊焊機等組成，能夠連續完成對構件的送進，定位夾緊、點固焊、出料等動作。
組立機主機：主機架、上門架、翼板對中機構、腹板對中機構、左機架、右機架、主傳動電機、減速器及其操縱機構。
輸入滾道：主動滾道，被動滾道，拉桿機構等。
輸出滾道：主動滾道，被動滾道。
液壓系統：液壓泵站，液壓缸，高壓膠管等。
電氣控制系統：電器柜、操縱箱、交流變頻器等。
（二）主要技術參數
工件腹板高度： 200—1500mm
工件腹板厚度： 6—40mm
工件翼板寬度： 200—800mm
工件翼板厚度： 6—40mm
工件長度： 4000—15000mm
組立速度： 0.5—6m/min
輸入輥道： 2800mm×3（其中一節為主動）
輸出輥道： 2800mm×3（其中一節為主動）
電氣總成： 采用交流變頻器
裝機總?cè)萘浚?/span> 主機功率：11.5Kw
電 源： 3相 AC380V 50HZ
