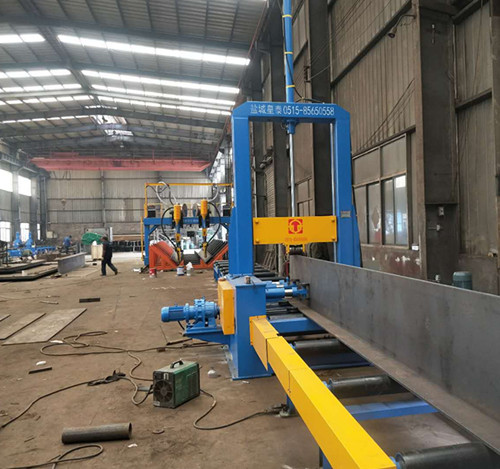

自動組立機
鋼結構組立機技術參數
適用工件腹板高度： 200—1500mm
適用工件腹板厚度： 6—40mm
適用工件翼板寬度： 200—800mm
適用工件翼板厚度： 6—40mm
適用工件長度： 4000—15000mm
組立速度： 0.5—6m/min
輸入輥道： 2600mm×3（其中一節為主動）
輸出輥道： 2600mm×3（其中一節為主動）
電氣總成： 采用交流變頻器
裝機總?cè)萘浚?nbsp; 主機功率：6.50Kw
電 源： 3相 AC380V 50HZ
鋼結構組立機性能特點
ZX15型H型鋼自動組立機是鋼結構生產中的一種組對設備，因?yàn)榻M立精度高，速度快，成熟穩定，已經大批量在鋼結構生產中廣泛應用。
主機的翼板腹板對中夾緊分別采用聯動機構同步動作，翼板腹板對中夾緊裝置各有兩套，分別由液壓缸驅動，液壓缸推動齒條帶動齒輪轉動，齒輪又帶動其他傳動機構（鏈輪鏈條），末尾通過絲杠螺母轉化為直線運動，在兩側同步推拉翼板腹板夾緊輪，完成翼板腹板的對中夾緊。翼板腹板夾緊采用液壓缸推動，不僅力量較大，而且增加了翼板腹板夾緊的柔性，在翼板寬度因?yàn)榍懈罨蚱渌虿灰?guī)則時，以及腹板接長焊縫造成厚度變化時，可以自動伸縮避免影響工件的通過。
