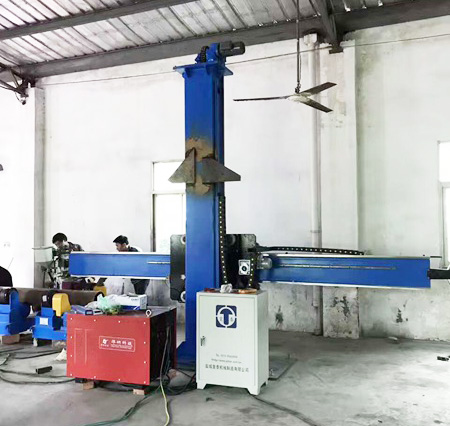

操作機
操作機性能特點：
1、焊接操作機具有導向座受力好，導向輪接觸面寬，傳動較平穩可靠的優點。
2、該設備主要由立柱、橫臂、導向裝置、升降機構及爬梯護攔等組成。
3、立柱為長方形梁，矩形雙導軌結構形式，導軌材質為16Mn鋼。立柱采用矩形管，焊接后再機加工。立柱與導向座夾緊方式為每根導軌均有三個面夾緊，較采用三角形導軌更為穩定可靠。
4、橫臂同樣采用矩形管成形，矩形雙導軌結構形式，導軌材質16Mn鋼，焊接后再機加工，能夠確保加工后的導軌直線度和設備運行的穩定性。
5、橫臂的水平運動是由變頻電機經專用蝸輪蝸桿+齒輪減速機驅動齒輪齒條實現的，其運動速度可根據焊接需要在一定范圍內任意調節。
6、橫臂及立柱均采用大截面矩形梁結構，橫臂截面300×200、立柱截面400×400，確保其具有良好的剛性。導軌加工采用大型龍門銑加工，具有機加工變形量小，表面精度更高的優點。
7、焊臂前端裝有電動十字調節機構,使焊槍對準需要焊接的焊縫位置，方便調整。
