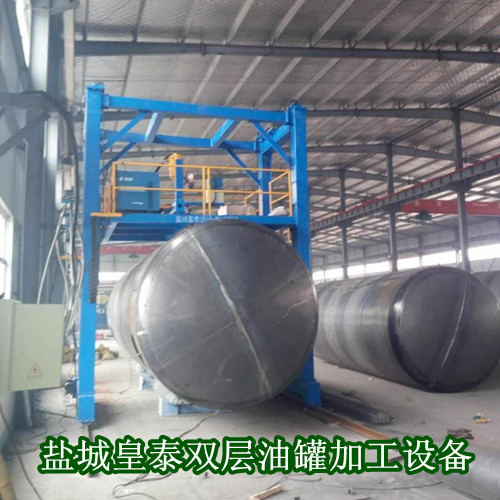

雙層罐焊接設備
雙層罐焊接設備用途：
MHJ雙層罐生產設備是專門為焊接筒體的外環縫和外縱縫生產設計制造的一種專用設備。
雙層罐焊接設備技術參數
1、適用焊接范圍： 筒體直徑3.0米內的外環縫焊接（焊接時需要滾輪架配合）
2、焊 接 速 度： 250-2500㎜/min。
3、焊縫跟蹤方式： 機械調整跟蹤。
4、電 源： 380V/3P/50HZ。
5、回 車 速 度： 3000㎜/min。
6、焊接 電焊機： ZD-1000/1250（成都）
7、焊 絲 直 經： 3.2-5㎜。
8、軌 道 寬 度： 4000㎜。
9、調 速 方 式： 變頻無級調速。
10、驅 動: 雙邊驅動
11、升降 柱調節： 上下電動。
12、焊 劑 料 桶： 50㎏。
13、軌 道 長 度： 18m*2(用戶自備)。
14、筒 體 直 徑： 2800㎜
15、外縱縫焊接 ： 2000㎜
雙層罐焊接設備工作原理與結構特性
1、工作原理
本機工作原理同焊機工作原理，是利用電弧能量將焊接母材熔化，同時填充材料也熔化，使填充材料與母材結合在一起的工作機器。
2、結構特性
本機主要由電焊機、門架、放料及回收裝置、導向裝置、電控系統組成。
A、 電焊機配置國產成都ZD-1000/1250焊機。
B、 門架采用型材焊接而成。
C、 回收裝置主要用于焊劑的自動覆蓋和自動回收循環系統。
D、 可以跟蹤焊縫和調節電動十字微調上下左右補償功能。
E、 電控部分主要包括有按鈕、接觸器、保險絲、變頻器、數顯表等一系列電器元件。
